Богомолов В.И. Подборка заметок «Весенняя продукция 2011». Часть2

Рассуждения на тему физических эффектов в работе двигателя Клема

(Но не о деталях его конструкции!)

Проведём несколько умозрительных экспериментов.

Представим себе трубку АВ заполненную жидкостью. Рассмотрим два возможных механических способа привести жидкость в движение по трубе. Это: разность градиента давлений в структуре вещества жидкости вдоль трубы и сила инерции массы вещества жидкости.


Если трубку  закрепить на вращающемся валу так, чтобы она стала образующей боковой поверхности конуса, как на рисунке 1 (назовём эту конструкцию «ротор»), то под действием центробежной силы (ЦБС) мы можем наблюдать  вышеназванные способы ПРИВОДА жидкости в поток. Для реализации этих способов нужно создать некоторые достаточные условия, т.к. не всегда эти способы реализуются в поле центробежных сил.

1. Если отверстие конца В трубы закрыто (условие реализации эффекта), то в трубе под действием центробежных сил возникнет радиальный градиент давлений в жидкости с максимальным давлением в точке В. (нет ПРИВОДА)

2.Если отверстия равны по площади и открыты, то ДОПОЛНИТЕЛЬНОГО давления ЦБ  не создаст, но возникнет другое условие для реализации привода в поток инерцией.

Если отверстия концов А и В трубы открыты, и имеется свобода перемещения массы вещества под действием центробежной силы инерции,  то по трубе жидкость будет двигаться радиально,  устремляясь от точки  А к В. Если отверстие А опустить в сосуд (открытый в  атмосферу), то жидкость из сосуда будет перекачиваться снизу вверх по принципу конструкции  центробежного насоса (есть ПРИВОД). В этом случае оба способа  (градиент давлений и центробежная сила) участвуют в приведении жидкостив движение.

3. Если концы А и В нашей трубы соединить между собой другой трубой в виде закольцованного трубопровода (вращающегося ВМЕСТЕ с трубой АВ), то масса жидкости НЕ будет двигаться по трубе, т.к. в закольцованном трубопроводе создадутся два встречных градиента давлений, компенсирующие и тормозящие друг друга. Центробежная сила в трубе АВ не сможет сдвинуть с места вещество, потому что нет свободы (нет ПРИВОДа).

4. Если специфическая конструкция виртуального экспериментального стенда (рис.2) позволит в ЗАКОЛЬЦОВАННОМ  трубопроводе продолжать ВРАЩЕНИЕ  трубы АВ (ротора), но при этом соединяющуя концы труба будет закреплена  НЕПОДВИЖНО (назовём эту конструкцию  «статор»), то создадутся другие специфические условия реализации для движения жидкости под действием ЦБС, а именно: как и в случае рисунков 1 и 2,   по трубе масса жидкости будет двигаться радиально,  устремится вверх от точки А к В (есть ПРИВОД по типу «центробежный насос»).

Почему? Потому что, в отличие от условий пункта №3, в ЭТОМ закольцованном трубопроводе НЕ создадутся встречные компенсирующие друг друга градиенты давлений, т.к. градиент давлений будет вообще отсутствовать, аналогично схеме пункта №2. В закольцованном трубопроводе стенда установится единое давление, равное максимальному давлению  в точке  В. Почему? Потому что по закону Паскаля жидкость передаёт равномерно максимальное давление из  точки  В  по всему замкнутому трубопроводу, если площадь сечения потока по трубе  и скорость потока  везде  в трубопроводе одинаковая.

Таким образом, наш стенд стал работать, во-первых, как аккумулятор энергии, не только кинетической энергии вращения массы жидкости, но и кинетической энергии поступательного потока массы жидкости. При этом, скорость потока, производимого работой центробежного ПРИВОДА будет возрастать под действием ЦБС до тех пор, пока эту работу не компенсирует работа сил гидродинамического сопротивления в трубах. Соответственно, энергия работы сил трения будет преобразовываться в тепловую энергию, а стенд будет, во-вторых, работать ещё и  как теплогенератор.

5. Если мы каким-либо способом в экспериментальной установке (рис.3) дополнительно вставим в схему турбину на участке СТАТОРА, то мы заставим двигаться жидкость в обратном направлении по ротору ВА, с усилием бОльшим, чем усилие центробежных сил, потому что в соответствии с затраченной энергией на работу  этого  ВНЕШНЕГО привода, силы инерции Кориолиса будут самораскручивать ротор.

Будем считать, что самораскручивание  ротора и есть цель конструкции машины Клема.  Вряд ли эту функцию выполняют реактивные струи сопел. Думаю, не сопла, а форсунки нужны лишь для охлаждения жидкости.

6. Рассмотрим другой конструкторский прием (помимо примера с турбиной внешнего привода) КАКИМ ОБРАЗОМ  заставить  двигаться жидкость в обратном направлении  по трубопроводу.  Заставим поток двигаться на участке ВА  по трубке ротора  при помощи самого ротора  в обратном направлении,  т.е.  противодействуя работе ПРИВОДА центробежных сил инерции, значит, с усилием большим, чем усилие центробежных сил.

Для этого часть закольцованного потока на участке ВА ротора  ЗАМЕНИМ  каналом  по схеме известного механизма «винт Архимеда». Он преобразует вращательное движение винта в поступательное движение жидкости. Вот это-то поступательное движение потока посредством винта Архимеда и будет создавать  обратное направление потока во всём закольцованном трубопроводе, большее по величине и противодействующее центробежным силам инерции массы жидкости ротора.

Вместо трубки АВ используем канал АВ, выполним РОТОР, как винт Архимеда в виде конуса со спиральным каналом, наподобие аналогичной детали в машине Клема.  Конусообразный винт создаст на участке вершины конуса высокое ЗАПИРАЮЩЕЕ давление для противодействия центробежной силе и победы над ней.

Что мы получили при такой схеме нашего умозрительного экспериментального стенда? Затрачивая  энергию внешнего привода на вращение ротора,  в устройстве реализуются, как минимум, два физических эффекта:

А) Создаются центробежные силы инерции и работой этих сил создаётся высокое давление в закольцованном трубопроводе в целом.  Обращаю внимание на пропагандируемый мной постулат, а именно, на эффект  возникающего  здесь  явления «давление в жидкости», как явление существования запасённой ДАРОМ энергии во время вращения  массы жидкости в роторе-маховике. Почему даром? Потому что эта  энергия давления может быть утилизована каким-либо способом потребителем даром, а после этого торможением ротора возможна рекуперация всей аккумулированной маховиком кинетической энергии вращения массы, которая при раскрутке маховика была затрачена внешним приводом. Ссылка на рекуперацию кинетической энергии вращения доказывает даровую природу возникновения давления в жидкости в поле центробежных сил. Один  из способов пользования даром энергией давления есть способ  перестройки внутренней структуры жидкости.

Б) Создаются силы инерции Кориолиса, превращающие  РАБОТУ  и энергию (пока что скажем, ВНЕШНЕГО источника  какого-либо привода) по  радиальному  перемещению  массы жидкости в РАБОТУ привода ротора во вращение и кинетическую энергию вращения массы жидкости ротора.  А также,  работой  сил  Кориолиса создаётся также дополнительное давление, «запирающее» противодействующий поток, создаваемый РАБОТОЙ центробежных сил.

7. Где же взять свободную энергию и каким образом сформировать такой напор противотока напору образуемому центробежными силами, чтобы сформировать приличную  скорость перемещения массы жидкости от периферии к центру ротора (от точки  В к точке А) и, тем самым, «приличные» силы Кориолиса, способные «прилично»    самораскрутить ротор?

Обратите внимание на такие специфические параметры, которые возникнут в устройстве по схеме Клема при запуске (раскрутке) его внешним стартером. Мы применили вместо трубы АВ канал конусного винта, изготовленного по расчётам такой формы, чтобы создаваемое давление поступательным движением потока было бы «прилично» большим, чем давление потока, создаваемое центробежными силами. А это значит, что в спиралевидном канале, в потоке от В к А сформируется такой параметр как «большое давление». Чтобы создать «приличную» скорость вращения ротора за счёт работы сил Кориолиса,  скорость потока жидкости по каналу должна быть большая. При движении по каналу жидкости с большой скоростью возникнут «приличные» силы гидродинамического сопротивления и просто трения - ещё один приобретённый параметр жидкости, как рабочего тела и рабочего органа в нашем устройстве.

Что нам могут дать такие приобретённые параметры жидкостью на этом этапе рассуждения и умозрительного эксперимента? Они в своей совокупности МОГУТ создать условия для  перестройки структуры жидкости.

8. Нас бы очень устроило, если бы жидкость, проталкиваемая по каналу винтом Архимеда, ещё и расширялась бы при нагревании, увеличиваясь на этом участке канала в объёме! Если бы вступили в действие мощные молекулярные силы, запасённые веществом, и этот  «расконсервированный» источник энергии нам помог бы создать «приличный» напор потока по направлению от В к А, то мы могли бы прогнозировать, что после раскрутки стартером до определённой скорости вращения ротора, далее  ротор мог бы продолжать самостоятельное вращение за счёт внутренней энергии жидкости.

На что же будет опираться сила расширяющейся жидкости, работающая в роли ПРИВОДА массы жидкости в поток, противодействуя ПРИВОДУ центробежной силой, чтобы перенаправить поток в противоположную сторону? Сила может опираться только на другую силу, - закон механики. Ответ такой. Расширяющаяся жидкость будет расширяться в сторону направления потока ВА, сформированного винтом Архимеда, опираясь на силу  импульса ВА от винта Архимеда, на силу инерции массы УЖЕ ранее СФОРМИРОВАННОГО потока винтом Архимеда.

Есть жидкости, которые при нагревании «прилично» расширяются. Клем в качестве жидкого рабочего тела использовал масло подсолнечное. Гидродиномическое сопротивление и трение способны гарантированно нагревать жидкость до высокой температуры. Нагревание под давлением передвигает границу  температуры, меру её фазового перехода, закипания, увеличивая дополнительно объём расширения перегретой жидкости. Можно предположить, что при таких параметрах может возникать кавитация и, может быть, и она тоже будет способствовать увеличению напора…

9. Соответственно, нагреваемая в одном цикле (круговороте) движения по замкнутой системе, жидкость,  перед началом нового цикла, должна  принудительно охлаждаться. Например, вначале разбрызгиваясь через форсунки, а потом и проходя дополнительно через радиатор охлаждения. И если в моторе Клема, подобно паровой машине, инициирована цикличная перестройка структуры вещества при его нагревании и расширении, если при этом высвобождается внутренняя энергия жидкости, которая  способна превратиться в механическую энергию вращения ротора, то (!) и закона цикла Карно никто не отменял.

10. Но тогда остаётся вопрос, а где же тот источник свободной энергии, благодаря которой, в конечном итоге, расширяясь, жидкость вращает ротор? Мой ответ. Источником даровой энергии здесь служит ДАВЛЕНИЕ, созданное ДАРОМ центробежными силами инерции.

Формулировка гипотезы. Техническое решение, обеспечившее работоспособность мотора Клема, достигается системой последовательно («закольцованных») реализуемых физических эффектов:

- в поле действия центробежных  сил в канале винта Архимеда возникает даровое давление (и возникают силы Кориолиса);

- механическая работа сил давления, скорость потока и трение в канале нагревают жидкость;

- нагревающаяся в канале жидкость расширяется и совершает большую работу  ПРИВОДА массы жидкости в поток, чем противодействующая ей работа ПРИВОДА центробежных сил;

- работа потока жидкости по радиальному перемещению массы от периферии к центру (путь ВА) силами инерции Кориолиса самораскручивает ротор-винт Архимеда;

- самовращение ротора формирует поле центробежных сил и работой винта Архимеда, и, главное, расширяющейся жидкости приводит поток по каналу статора в движение для повторения нового цикла закольцованного потока жидкости в устройстве;

- поток жидкости через радиатор охлаждения в статоре создаёт условия цикла Карно для тепловых машин.

Таким образом, источником энергии для работы двигателя Клема  служат два природных физических эффекта, а именно: даровое давление в поле центробежных сил в роторе и даровое охлаждение жидкости внешней средой в статоре. Сжимаясь адиабатно при охлаждении, жидкость может формировать «подсос» потока из части канала ротора в канал статора, генерируя дополнительную мощность двигателя.

Система двигателя Клема – не замкнутая, осуществляет термодинамический и инерционный обмен энергией со средой и   осуществляет утилизацию части свободной энергии среды при этом энергообмене.



Описание изобретения
«Генератор Богомолова – Конвертер (ГБ-К)»

Определение изобретения, его предназначение.

 Устройство «ГБ-К» предназначено для получения потребителем в форме постоянного тока электрической энергии. Относится к энергоустановкам, использующим альтернативные источники энергии возобновляемых природных ресурсов.

Конструкция устройства есть система,  комплекс двух открытых систем, механической и электрической. Это открытые (не замкнутые) системы, связанные с окружающей средой энергообменом и черпающие из неё энергию, также как и все другие известные альтернативные энергоустановки, солнечные батареи, ветряки, гидроэлектростанции.

Так как устройство «АК» является открытой системой, то его принципиальная схема действия не нарушает закон сохранения и превращения энергии, поэтому устройство «АК» не может быть отнесено к  «вечным двигателям первого и третьего рода», к  принципиально невозможным теоретически устройствам!

 «ГБ-К» отличается тем, что в нём в качестве альтернативного источника энергии возобновляемых природных ресурсов  используется свободная энергия среды физического вакуума в форме даровой работы центробежных сил инерции, преобразуемая устройством в электрическую энергию.

«ГБ-К» это модифицированный «ГБ-1998».


На рисунках 1а, 1б и 1в  показан «пневмогидравлический центробежный регулятор скорости (ЦРС)» для ГБ-1998.   Конструкция этого агрегата, в соответствии с  законами сохранения кинетической энергии вращения и момента импульса, обеспечивает в технике автоматическую настройку механизмов на поддержание постоянной скорости вращения. Прототип  изобретения  «пневмогидравлический ЦРС» – рычажный  «центробежный регулятор скорости Уатта» (рис.2).


ЦРС (рис.1а, 1б и 1в)  состоит из цельного корпуса-ротора с камерами для жидкой массы: цилиндрической (по оси вращения ротора) камеры  и линзообразной камеры. Внутри  линзообразной  камеры размещён эластичный баллон, заполненный газом под  давлением. Он выполняет роль воздушной пружины. Остальное пространство заполнено тяжёлой жидкостью.

В устройстве «Генератор Богомолова 1998 (ГБ-1998)»  (рис.2б)  центробежный регулятор скорости (рис.1а, 1б и 1в) выполняет основную функцию  генерирования даровой кинетической энергии вращения (механической энергии) в режиме цикличного ускорения и торможения (ноу-хау автора). В устройстве «ГБ»  ЦРС в качестве маховика расположен на одном валу с обратимой электрической машиной «мотор-генератор» (рис.2б). При цикличной работе в такте ускорения ЦРС электромотором вырабатывается, а маховиком аккумулируется энергия даровой работы центробежных сил; в такте торможения сопротивлением электрогенератора под нагрузкой, затраченная на раскрутку маховика-ЦРС электромотором электрическая энергия рекуперируется, а приращённая даровая механическая энергия маховика ЦРС превращается электрической машиной (генератором) в  даровую электроэнергию.

В модифицированном устройстве «ГБ», в устройстве «ГБ-К» агрегат «пневмогидравлический центробежный регулятор скорости (ЦРС)» конструктивно изменён для  дополнительной функции  (плюс к функции по выработке приращённой механической энергии), а именно, для собственной генерации даровой электроэнергии. Агрегат ЦРС превращает собственную механическую работу маховика в электрический потенциал, увеличивает напряжение в  цепи по принципу работы (прототип изобретения) известного типа устройств электромеханический «конвертер», ёмкостный преобразователь (трансформатор) (рис.4).

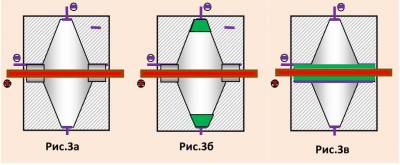

ЦРС (рис.3а, 3б и 3в)   устройства  ГБ-К  состоит из цельного корпуса-ротора с камерами для жидкой массы: цилиндрической (по оси вращения ротора) камеры  и линзообразной камеры. Внутри камеры свободно перемещается электропроводная   жидкость.

На рисунке 3а показан ЦРС без жидкого рабочего тела. На рисунке 3в – показано положение жидкого электрода (зелёный цвет, рабочее тело) в  начале первого такта работы ЦРС,  как конвертера.   На рисунке 3б  – показано положение жидкого электрода (зелёный цвет, рабочее тело) в  конце второго такта работы ЦРС, как конвертера.

Принцип работы конвертера прототипа изобретения.

(См. справку в конце статьи)

 В типовом механическом конвертере  низкое входное напряжение U1 преобразуется в более высокое выходное напряжение U2 , в то время как выходной ток и входной ток одинаковы. Выходная мощность превышает входную электрическую мощность. Этот физический эффект преобразования (эффект электростатической индукции)  осуществляется за счёт затрат энергии внешнего привода  на механическую работу  по  раздвижению (перемещению)  пластин конденсатора переменной ёмкости,   заряженных U1 при минимальном расстоянии. При раздвижении электродов на  максимальное  расстояние  достигается  более высокое выходное напряжение  U2.

Устройство и принцип работы конвертера-агрегата ЦРС в  ГБ-2011 отличается от прототипа тем, что:

- конденсатор переменной ёмкости с пластинчатыми электродами заменён на аналог конденсатора типа «лейденская банка»,  имеющего центральный стержневой электрод и второй электрод-обкладку на периферии сосуда. Роль сосуда лейденской банки в ГБ-2011 выполняет рабочая камера ЦРС;

- подвижная твёрдотельная пластина-электрод конденсатора переменной ёмкости прототипа заменена в ГБ-2011 на электропроводящую жидкость. Жидкий электрод может свободно перемещаться от центральной части рабочей камеры до её периферии.

Принцип работы конвертера ЦРС в устройстве ГБ-2011 (ГБ-К).

В первом такте цикличной работы конвертера, при ускорении ЦРС, под действием работы центробежных сил инерции в камере ЦРС совершается механическая работа по удалению друг от друга  заряженных напряжением  U1  электродов.

Радиальным перемещением жидкого электрода от центрального стержневого электрода  к периферии камеры, как конденсатора переменной ёмкости,  достигается получение более высокого выходного напряжения U2 на конечном максимальном расстоянии между электродами. В этом положении конденсатор разряжается на нагрузку  на величину приращённой в первом такте даровой электрической энергии.

При этом, как и в варианте ГБ-1998, в модификации ГБ-2011 в первом такте ускорения ЦРС  также  вырабатывается и аккумулируется инерционной массой жидкости даровая механическая энергия. В варианте схемы ГБ-1998 механическая энергия притяжения массы жидкого рабочего тела от центра к периферии даровой работой центробежных сил инерции  аккумулировалась пневматической пружиной.  В варианте схемы ГБ-2011 механическая энергия притяжения массы жидкого рабочего тела от центра к периферии даровой работой центробежных сил инерции  аккумулируется работой (потенциалом напряжённости электростатического поля) сил притяжения Кулона массы жидкости-электрода к центральному электроду конденсатора.

Во втором такте работы конвертера, при торможении ЦРС, даровой работой притяжения сил Кулона жидкий электрод возвращается в первоначальное положение минимального расстояния между электродами и  конденсатор вновь заряжается внешним источником энергии с напряжением  U1.  Двухтактный цикл закончился, конвертер готов к следующему циклу работы.

При этом, как и в варианте ГБ-1998,  в модификации ГБ-2011 также во  втором такте «торможение маховика  сопротивлением электрогенератора под нагрузкой», затраченная в первом такте на раскрутку маховика-ЦРС электромотором, электрическая энергия внешнего источника тока рекуперируется, а аккумулированная массой жидкости, приращённая в первом такте механическая энергия преобразуется обратимой электрической машиной (электрогенератором) через общий вал с ЦРС (рис.4) в  даровую электроэнергию.

В варианте схемы ГБ-1998 во втором такте механическая энергия, аккумулированная пневматической пружиной, затрачивалась на работу перемещения массы жидкости от периферии к центру.  В варианте схемы ГБ-2011 механическая энергия, аккумулированная потенциалом напряжённости электростатического поля  сил Кулона, затрачивается, также, на работу перемещения массы жидкости от периферии к центру.  В обоих вариантах схемы «ГБ» работа по перемещению массы жидкого рабочего тела от периферии к центру вызывает эффект сил Кориолиса по самораскручиванию маховика-ЦРС.

В варианте схемы ГБ-2011 механическая энергия, аккумулированная потенциалом напряжённости электростатического поля  сил Кулона, работой сил Кориолиса превращается в приращённую кинетическую энергию вращения маховика-ЦРС и, переданная через общий вал  ЦРС с электрогенератором, механическая энергия вращения маховика-ЦРС преобразуется в даровую электрическую энергию.

Таким образом, изобретение «ГБ-2011-конвертер» (модификация «ГБ-1998»)  генерирует ту же величину даровой механической энергии вращения маховика-ЦРС, но  уже более эффективно аккумулирует её и преобразует в электроэнергию. Если в ГБ-1998 часть энергии, получаемой от даровой работы центробежных сил при её утилизации пневматическим аккумулятором, расходовалась на нагревание сжимаемого газа (с последующим излучением этого тепла в среду), то при аккумуляции потенциалом напряжённости электростатического поля  сил Кулона ранее теряемая энергия теперь преобразуется конвертером в ЭДС. Используя генератор «ГБ-К», потребитель получает суммарную величину даровой  электроэнергии, совместно вырабатываемую обратимой электрической машиной и конвертером.

Справка.

NB: В конкретной конструкции ГБ-К обратимая электрическая машина может быть заменена на более эффективный по КПД мотор-генераторный агрегат.



Немного теории о типовых конвертерах.

Существует несколько видов преобразователей энергии, использующих природный эффект электростатической индукции, которые превращают  механическую энергию в электрическую посредством изменения емкостного сопротивления заряженного конденсатора. Запас энергии конденсатора можно рассчитать  по простой формуле: W=Q2/(2C).  Из этого соотношения можно вывести заключение: если емкостное сопротивление конденсатора C увеличивается, а накопленный заряд Q остается неизменным (неизменным, когда конденсатор отключается от источника питания), накопленная на конденсаторе энергия возрастает. То есть, механическое устройство, работающее на этом принципе, играет роль генератора постоянного тока.

Изменить ёмкостное сопротивление конденсатора механически можно разными способами. Из формулы плоского конденсатора [C=eS/d] видно, что емкостное сопротивление зависит от трех величин: проницаемости [e] диэлектрика между пластинами, площади поверхности одной стороны одной пластины [S], и расстояния между пластинами [d]. Изменяя один или несколько из этих параметров,  можно преобразовывать механическую энергию в электрическую.

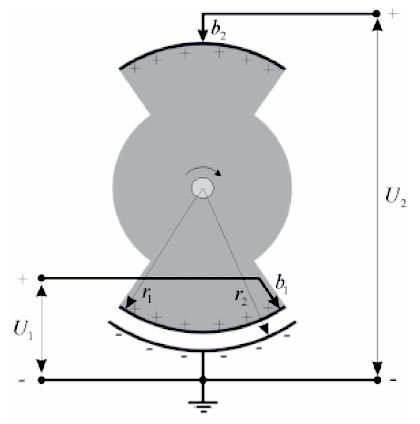

На рисунке  показана принципиальная схема действия  устройства,    типового   механического преобразователя постоянного тока, использующего для достижения технического эффекта  часто применяемое в промышленной практике природное явление,  физический эффект «электростатическая индукция».

В типовом механическом конвертере  низкое входное напряжение U1 преобразуется в более высокое выходное напряжение U2 , в то время как выходной ток и входной ток одинаковы, и соответственно, выходная мощность превышает входную электрическую мощность.

  В типовом роторном конвертере, когда один электрод ротора обращён к заземлённому сегменту внизу, они образуют конденсатор, заряженный до напряжения U1 через нижний подвижный контакт b1 . При повороте ротора, заряженный электрод ротора  размыкается с контактом b1 и перемещается в верхнее положение. Этому вращению противодействуют силы притяжения Fr , указанные на рисунке.  Когда заряженный электрод касается верхнего контакта b2 , можно извлечь переносимый им заряд под действием более высокого напряжения U2 , так как расстояние до заземлённого электрода увеличилось и их взаимное ёмкостное сопротивление уменьшилось.
